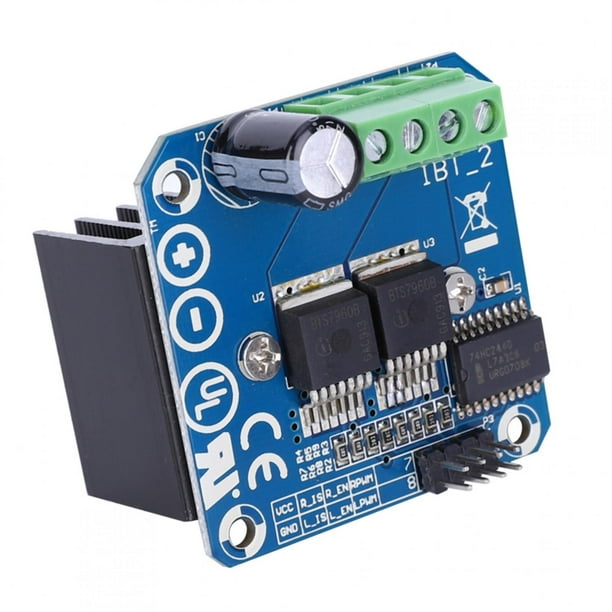

<div>BRILLAR Módulo de accionamiento del motor Controlador de alta potencia para componentes eléctricos de coche inteligente BTS7960 43A</div>

<ul><li>¡Bienvenido a nuestra tienda!
1. El controlador utiliza el chip BTS7960, que consta de un módulo controlador de puente H completo de alta potencia con protección térmica contra sobrecorriente.
2. El circuito controlador de puente H dual BTS7960 tiene potentes funciones de conducción y frenado, aislando eficazmente el microcontrolador y el controlador del motor y la alta corriente 43A. 3. Este producto puede realizar la rotación hacia adelante y hacia atrás del motor, y las dos entradas PWM tienen una frecuencia máxima de 25kHZ.
4. El aislamiento de 5 V del chip único puede proteger eficazmente el chip único.
5 、 el producto se caracteriza por un rendimiento estable y una larga vida útil. Tipo de artículo: Módulo de accionamiento del motorCaracterística:
Doble controlador de puente H de alta corriente BTS7960 (43 A); 5V está aislado de la MCU para proteger eficazmente la MCU; Indicador de alimentación integrado de 5 V; Indicación de voltaje en la salida del controlador del motor; El radiador se puede soldar; Definición de PIN:
1. RPWM: Gire a la derecha hacia PWM 2. LPWM: Gire a la izquierda PWM 3. R_ES: Gire a la derecha para habilitar (activo alto) 4. L_ES: Habilitar giro a la izquierda (activo alto) 5. R_IS: Advertencia de corriente de giro a la derecha (puede flotar) 6. L_IS: Advertencia de corriente de giro a la izquierda (puede flotar) 7. CCV: (5V) 8. Método de conexión GND:
Método 1:
CCV: 5V desde microcomputadora de un solo chip (MCU) GND: GND del microcontrolador (MCU) L_PWM: PWM o 5V del microcontrolador (MCU) para CCW (CW) convierte R_PWM: PWM o 5V del microcontrolador (MCU) para CW (CCW) convierte R_EN y L_EN: 5V del microcontrolador (MCU) Método 2:
CCV: 5V desde microcomputadora de un solo chip (MCU) GND: GND del microcontrolador (MCU) L_PWM: 5V del microcontrolador (MCU) para CCW (CW) convierte R_PWM: 5V del microcontrolador (MCU) para CW (CCW) convierte R_EN y L_EN: PWM del microcontrolador (MCU) Simplemente cuatro cables (GND. 5V. PWM1. PWM2) son necesarios desde la MCU al módulo controlador; Chip de aislamiento Fuente de alimentación de 5 V (se puede compartir con MCU de 5 V); Puede hacer que el motor gire hacia adelante, dos frecuencias de entrada PWM de hasta 25 kHz; Dos flujos de calor a través de una salida de señal de error; Fuente de alimentación de 5 V del chip de aislamiento (se puede compartir con MCU 5 V), también puede utilizar la fuente de alimentación integrada de 5 V; Tensión de alimentación de 5,5 V a 27 V; 1 módulo de accionamiento del motor</li></ul>
