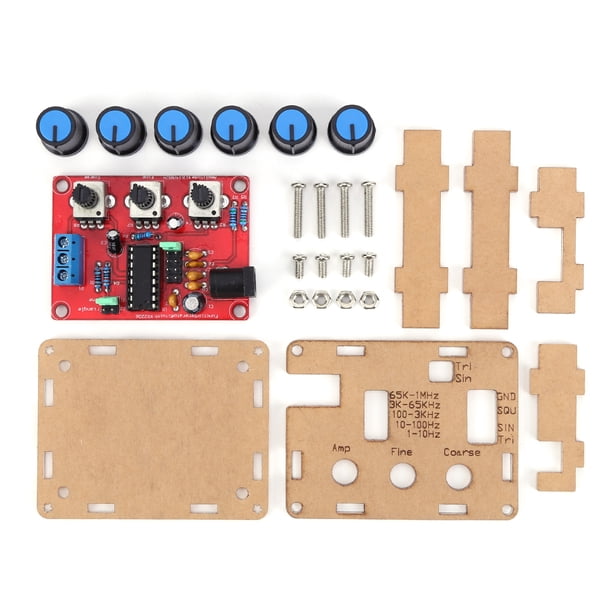

Name: Kit DIY generador señal Hugtrwg función XR2206 1Hz-1MHz ajustable ensamblado
Brand: Hugtrwg
SKU: 00064808148682
Availability: OutOfStock

Walmart US Ecommerce Website

GENERAL MERCHANDISE

PHARMACY

GROCERIES

VUDU

SPARK


ADVERTISING

SAVINGS CATCHER

GIFTCARDS

INHOME

AFFILIATE

ONEAPP

LOTUS

HELP

SMART_REORDER

GROCERY

CONV_COMMERCE

GlobalAlertBar baja la app - 150525

title_shipToHome_not_available

Persiana Deco 150 x 160 cm  Horizontal de PVC  Madera

Nivel Laser DeWalt, Horizontal vertical, Laser de cruz, Soporte magnético integrado, Rango visible de 22.86 m, Color verde, DW088CG

Rotomartillo Makita M0801B Linea MT

Padlockable Turn Tongue Lock Furniture Cam Lock Iron MM MM Package Content

Carrito Plegable para Exterior Hikeo  tipo Vagon Multiusos hasta 70Kg Hikeo Multiuso  Acero Inoxidable y Tela para Transportar hasta 70 Kg

DecoKing Persiana para Ventana Sheer Elegance Enrollable Horizontal 140cm ancho x 180cm alto Black

Destornillador Atornillador Inalámbrico Makita DF001DW

title_shipToHome_date_delivery

Tetera Masterchef by Huken Con Infusor On Off 1.7 Litros Acero

Kit Rotomartillo Y Atornillador Dewalt DCK223D2

Candado Antipalanca Hermex 80 mm

Balanceadora Laser para Llantas de Autos y Camionetas HANTEC 10 A 30 Pulgadas Automotriz Hantec Herramienta Automotriz

Hervidor de Agua Taurus Omega 1.8 Litros

Taladro Rotomartillo Makita HP1630 5/8 In 1/2 In Vel Var Rev

Persiana sheer elegance Deco Persianas color negro 180cm de ancho 220cm de alto

Taladro Inalámbrico Pretul 3/8" 12V Amarillo

Persiana Deco 100x160 cm Enrollable Dúo Gris

Hervidor de agua Taurus 1.8L

Taladro Atornillador Rotomartillo Inalámbrico 18v 1 Bateria BOSCH GSB 185-LI 06019K31G1

Espejo de Piso Bluelander Cuerpo Completo con Soporte y Marco de Aluminio 160 x 50 cm Blanco

Set de herramientas para mecanica, 133 piezas, Pretul pretul SET-133

Combo Taladro 20v 6 En 1 B+D Mtx20K6A BLACK+DECKER Multi-herramienta 6 en 1 MATRIX

Hervidor Oster con Capacidad de 1.7 Litros

Taladro Rotomartillo 1/2 Vel Variab 550 W Hd500 Black Decker naranja 1

Complementos para tu compra

A Customer Also Viewed- P13n July 21, 2023

MTZ Team | Brand Box - Item Page

MTZ Team | Marquee 1  Item Page

MTZ Team | Marquee 2  Item Page

MTZ Team | Skyline Item Page

Productos Recomendados

MTZ Team | Sponsored Carousels - Product Page

New Item Page - Reviews Placeholder Module, Wednesday, August 23, 2023, 12:41:20:28 pm

Product Description Placeholder Module, Monday, February 13, 2023, 11:53:20:01 am

Product Specifications Placeholder Module, Monday, February 13, 2023, 11:55:48:74 am

Product Warranty Placeholder Module, Monday, February 13, 2023, 11:57:01:93 am

Refurbished Info Placeholder Module, Monday, February 13, 2023, 11:56:19:46 am

SellersSecondaryBuyBox Module, Monday, February 13, 2023, 11:52:40:61 am

<div>Producto de importación;
 $$  Generación señales alta precisión: El kit bricolaje XR2206 es capaz generar señales alta precisión con un rango frecuencia 1 HZ-1 MHZ.
 $$  Frecuencia y amplitud ajustables: Con el kit bricolaje XR2206, ajustar fácilmente la frecuencia y amplitud la señal para adaptarla a sus necesidades.
 $$  Amplio rango fuente alimentación: este kit se alimentar mediante una fuente alimentación externa 9-12 V una batería 9 V, lo que lo hace cómodo usar en varios entornos.
 $$  forma versátil: este kit ofrece tres salidas forma onda, incluidas ondas sinusoidales, triangulares y cuadradas, lo que le brinda opciones para diferentes aplicaciones.</div>

<ul><li><ul><li>Producto importación No hay factura disponible. Especificación:
Certificación: CE
Origen: China continental
Material: placa circuito+acrílico
Opción: Sin ensamblar, ensamblado (opcional)
Voltaje fuente alimentación: entrada 9-12 V CC
Impedancia: 600 ohmios+10%
Frecuencia: 1Hz -1MHz
Forma onda: cuadrada, sinusoidal y triangular
Onda sinusoidal:
Amplitud: 0-3 V a entrada 9 V CC
Distorsión: menos del 1% (a 1kHz)
Planitud:+0,05 dB 1 Hz -100 kHz
Ola cuadrada:
Amplitud: 8 V (sin carga)</li><li>en entrada 9 V CC
Tiempo subida: menos 50 ns (a 1 kHz)
Tiempo descenso: menos 30 ns (a 1 kHz)
Simetría: menos del 5% (a 1kHz)
Onda triangular:
Amplitud: 0-3V en entrada 9VDC
Linealidad: menos del 1% (hasta 100 kHz) 10 mA
Tamaño del producto terminado: aproximadamente. 8,5*6*1,7 cm
Peso del producto: 81g
Precauciones para la instalación soldadura, siga los siguientes pasos:
1. Los componentes se sueldan en el panel frontal, siguiendo el principio soldadura baja a alta, que implica</li><li>soldar primero componentes condensadores, resistencias, diodos, etc.
2. Zócalo IC soldadura, bloque terminales, toma corriente final y potenciómetro ajustable.
3. Utilice unos alicates diagonales en la parte posterior para cortar los pasadores lo cortos posible.
Pasos depuración:
Una vez completada la soldadura del IC y XR2206, preste atención a la dirección del IC, ya que la inserción dañar el chip.
2. Compruebe si el IC está invertido. Si es así, corríjalo oportuna.
3. Inserte la fuente</li><li>alimentación, con una fuente alimentación puerto 5,5*2,1 y electrodos negativos por dentro y por fuera. Adecuado para voltaje alimentación 9-12 voltios. La forma ser inestable durante 12 voltios.
Pasos uso:
1. Conecte la tapa del J1 y el terminal azul SIN/TRI emitirá una sinusoidal (tenga en cuenta que se conectar J1 y J2)
2. Inserte la tapa del J2 y el terminal azul SIN/TRI emitirá una triangular (tenga en cuenta que se insertar J1 y J2).
3. Pulso del terminal azul SQU
4. AMP: ajuste</li><li>amplitud sinusoidal y triangular
5. FINE: Sintonización fina frecuencia
6. Sintonización gruesa: la frecuencia la sintonización gruesa.


Nota:
Debido a los diferentes monitores y efectos la luz, el color real del artículo ser ligeramente diferente al color mostrado en las imágenes. ¡Gracias!
Permita una desviación medición 1-2 cm debido a la medición manual.</li></ul></li></ul>
