Name: Módulo generador de señal, SG-8038 DDS Generador de señal Generador de ondas Placa de fuente de señal Los mejores materiales NikouMX herramienta
Brand: Nikoumx
SKU: 00093045978232
Price: 464 MXN
Availability: InStock

Walmart US Ecommerce Website

GENERAL MERCHANDISE

PHARMACY

GROCERIES

VUDU

SPARK


ADVERTISING

SAVINGS CATCHER

GIFTCARDS

INHOME

AFFILIATE

ONEAPP

LOTUS

HELP

SMART_REORDER

GROCERY

CONV_COMMERCE

GlobalAlertBar baja la app - 080726

title_shipToHome_not_available

Cable Calibre 12 THW-LS / THHW-LS Iusa  100m Blanco

title_shipToHome_date_delivery

Refrigerador 10 Pies Midea Blue Steel Top Mount

Router Portátil Inalámbrico Quamtum MIFI HS1 BAIT

Microfono De Condensador De Estudio Rode Nt1 5ta Generacion

Extension USO RUDO Igoto NARANJA Exterior 16Awg 30M

Cable Calibre 12 THW-LS / THHW-LS Iusa  100m Negro

Compensador y regulador de voltaje de 2000 W para electrodomésticos Steren 920-200

Refrigerador Hisense 7 Pies Plateado RR63D6WGX

Lona Impermeable Reforzada AKSI Polietileno 3x3m Verde

Repetidor Steren COM-852

Regulador KOBLENZ RS-1410 8 Contactos 1410VA 700Watts

Protector de Voltaje Steren 920-010

Alambre THW-LS/THHW-LSCERoHS IUSA 100 M Rojo 10 AWG

Regulador de Voltaje Koblenz ER -2000

Refrigerador 14 Pies Mabe con Despachador Black Mate

Lona Impermeable Reforzada Polietileno Maxtool 6x12m Roja

Regulador de Voltaje Steren 1000 Watts modelo REG-1050

Cable USB A a USB C Ugreen 480 Mbps Reforzado de 1 m color negro

TENIS NIÑO LEVI´S 0402570010 SIMIPIEL BLANCO Levis  0402570010

Regulador ER-2300 VA Koblenz Negro 1000w

Supresor De Picos 125v 15a 1 Entrada 270j Sp1 Surtek

1Pcs Cable Blindado UL2464 20AWG 15.24m (50 Ft) 300V 2 Conductores Cable Eléctrico CNC con Doble Aislamiento

Regulador Koblenz ER-2550 1 Pieza

Refrigerador 29 Pies LG French Door Acero Inoxidable

Complementos para tu compra

A Customer Also Viewed- P13n July 21, 2023

MTZ Team | Brand Box - Item Page

MTZ Team | Marquee 1  Item Page

MTZ Team | Marquee 2  Item Page

MTZ Team | Skyline Item Page

Productos Recomendados

MTZ Team | Sponsored Carousels - Product Page

New Item Page - Reviews Placeholder Module, Wednesday, August 23, 2023, 12:41:20:28 pm

Product Description Placeholder Module, Monday, February 13, 2023, 11:53:20:01 am

Product Specifications Placeholder Module, Monday, February 13, 2023, 11:55:48:74 am

Product Warranty Placeholder Module, Monday, February 13, 2023, 11:57:01:93 am

Refurbished Info Placeholder Module, Monday, February 13, 2023, 11:56:19:46 am

SellersSecondaryBuyBox Module, Monday, February 13, 2023, 11:52:40:61 am

<div>NikouMX garantiza el mejor producto al precio más bajo vendiéndole directamente desde el fabricante. Ofrecemos una amplia gama de tipos industriales según sus necesidades. NikouMX se compromete a brindar el más alto nivel de servicio a nuestros clientes. Si tiene alguna pregunta o inquietud, por favor contáctenos</div>

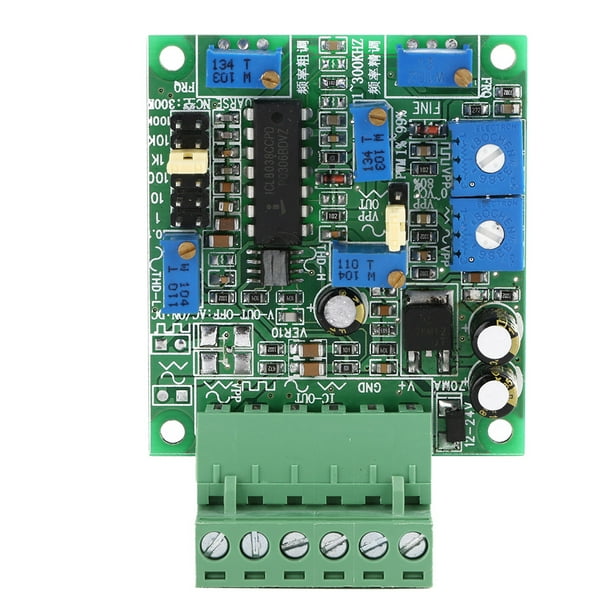

<ul><li>Descripción general: Los componentes principales del producto son el chip de generación de señal ICL8038, el amplificador de alto voltaje de ancho de banda excesivo, la fuente de alimentación del regulador de voltaje, el circuito de configuración de parámetros de señal, la interfaz de entrada y salida, etc. Puede generar onda sinusoidal, cuadrada. Señal de onda (onda rectangular PWM), onda triangular (onda triangular positiva, onda anti-diente de sierra, onda de diente de sierra positiva). Amplitud de la señal de salida VPP ajustable, distorsión THD ajustable, salida PWM ajustable, frecuencia FRQ ajustable. Fuerte capacidad de accionamiento de salida. Puede usarse para una variedad de ocasiones relacionadas como generador de señal. Características: Un generador de señal capaz de producir salidas de onda sinusoidal, triangular y cuadrada. La frecuencia de la señal de salida y la relación de trabajo permanecen sin cambios cuando la señal de la fuente de alimentación cambia agregando una fuente de alimentación estabilizada. La señal de salida es más estable. Agregue protección anti-conexión anti-reversa para la entrada de energía. Cambio de frecuencia configurando el pin de cambio en el rango 7. La regulación de frecuencia se divide en ajuste fino y ajuste fino 2 multi - potenciómetro de precisión de giro, control de frecuencia de alta precisión. Especificación: Condición: 100% nuevo Peso: 32 g/1,1 oz Modelo: SG-8038 A. Función y uso 2.11. Modo de enfriamiento: enfriamiento natural (la temperatura de funcionamiento normal no supera los 40 grados). 2.12. Uso: no se puede colocar en otros equipos de calefacción, para evitar polvo, neblina de aceite, gases corrosivos, humedad y lugares con fuertes vibraciones. Están prohibidos gases inflamables, polvos o líquidos conductores. 2.13. Temperatura de funcionamiento: -15~+45 c. 2.14. Humedad de trabajo: 40%~90%. 2.15. Vibración permitida: menos de 10-55 hz / 0,15 mm 2.16. Temperatura de almacenamiento: -20 a +65 ℃ 2.17. Ondas de interferencia espacial: sin requisitos B.Parámetros del índice de rendimiento: 1. Estructura mecánica y parámetros del circuito electrónico de la máquina principal. 3.1.1. Voltaje de entrada: DC-12-24v 3.1.2. Corriente de entrada y consumo de energía: Corriente mínima en espera: 35 mA/24 V Corriente de funcionamiento máxima permitida: 75 mA/24 V Corriente máxima de sobretensión de arranque permitida: 1 A 3.1.3 Ondulación de potencia de entrada permitida: 200 MV 3.1.4. Rango de ajuste de frecuencia: 1hz-350khz, ajuste de potenciómetro multigiro de precisión dual de 7 velocidades, alta precisión de control de frecuencia. 3.1.6.El ciclo de trabajo PWM es ajustable del 5% al 100% 3.1.7 onda cuadrada, salida del amplificador PWM, rango ajustable de amplitud VPP: 0 ~ VCC (voltaje de entrada de la fuente de alimentación -2 V). 3.1.8. Rango ajustable de amplitud VPP de salida del amplificador de onda sinusoidal triangular: 0~2/3VCC (aproximadamente el 70% del voltaje de entrada de la fuente de alimentación, la amplitud de salida se puede aumentar si el requisito de grado de distorsión no es alto). . 3.1.9. Capacidad de corriente de señal de salida del amplificador 20MA/circuito 3.1.10. Las señales de onda triangular y sinusoidal que salen directamente del chip tienen la distorsión más pequeña pero tienen una capacidad de conducción débil. Además, el extremo inferior del tipo de onda de esta señal no llega al suelo (es decir, suelo flotante, hay ruido de fondo, aumenta una cierta amplitud en el cable de tierra y luego forma de onda. Todos los chips ICL8038 son así. Si Si desea utilizar estas dos interfaces, debe prestar atención a si coinciden con el circuito externo del usuario. 3.1.11. Tiempo de inicio del módulo. El tiempo entre el encendido del módulo y la salida de señal normal. La salida El tiempo del amplificador es relativamente largo, oscilando entre 2 y 3 segundos. Durante este tiempo, la amplitud de la forma de onda aumenta desde el valor lento hasta el valor establecido. Este amplificador puede desempeñar el papel de amortiguación de potencia. Reduce el impacto del terminal. &lt; br&gt;Instrucciones de funcionamiento y otros: A. Depuración de onda sinusoidal: 1. Ajuste el PWM al 50 %. 2. El pasador de salto de frecuencia FRQ y el potenciómetro están configurados en OK. 3. THD Distorsión: el potenciómetro LH2 tiene una pequeña distorsión simétrica en el modo de onda. 4. Amplitud de salida del potenciómetro VPP hacia arriba y hacia abajo sin cortar la parte superior. B. Depuración de onda cuadrada y PWM: 1. La configuración de la frecuencia de la aguja del puente FRQ y del potenciómetro está bien. 2. Amplitud de salida del potenciómetro VPP borde superior e inferior, no hipotenusa. Intenta ser un ángulo recto. 3. Ciclo de trabajo requerido para configurar la onda cuadrada en el potenciómetro PWM. C. Depuración de ondas triangulares: 1. Ajuste PWM al 50% (onda triangular positiva) 2. Establezca PWM en &lt;50% (onda de diente de sierra positiva) 3. Establezca PWM en &gt;50% (onda antialiasing) 4. El pin de salto de frecuencia FRQ y el potenciómetro están configurados en OK. 5. El rango de salida del potenciómetro VPP no corta la parte superior D. Algunos conceptos básicos sobre las señales. Señal de CA: la energía de la onda de señal alterna entre el cable de tierra GND y el cable de tierra GND. Señal de CC: la energía de la onda de señal cambia alternativamente sobre el cable de tierra GND. FRQ: F = 1 / T PWM DUTY = HT / + LT (HT) * 100% Diferentes tipos de onda, la fórmula de cálculo de distintos valores es diferente. Consultar la tabla de cálculo, o con el instrumento de medición. Hay muchos tipos de valores V, comúnmente utilizados de la siguiente manera: Valor PICO, valor PICO VPP, valor promedio VAVG, valor efectivo verdadero T-VRMS, valor efectivo/RMS VRMS Lista de paquetes: 1 x módulo generador de señal Nota: 1. Asegúrese de que la fuente de alimentación esté entre 12 y 32 V. Si la batería está alimentada, el voltaje total y el bajo voltaje de la batería también deben cumplir este requisito. 2. Las señales de onda triangular recta y onda sinusoidal del chip tienen la distorsión más pequeña pero su capacidad de conducción es débil. Además, el extremo inferior del tipo de onda de esta señal no llega al suelo (es decir, suelo flotante, hay ruido de fondo, aumenta una cierta amplitud en el cable de tierra y luego forma de onda. Todos los chips ICL8038 son así. Si Si desea utilizar estas dos interfaces, debe prestar atención a si coinciden con el circuito externo del usuario. 3. Tiempo de inicio del módulo. El tiempo entre el encendido del módulo y la salida de señal normal. El tiempo de salida de El amplificador es relativamente largo, de 2 a 3 segundos. Durante este tiempo, la amplitud de la forma de onda aumenta desde el valor lento hasta el valor establecido. Este amplificador puede desempeñar el papel de amortiguación de potencia. Reduce el impacto del terminal. Debe evaluarse antes de su uso. Esta función de retardo de encendido y arranque lento puede satisfacer los requisitos del cliente, ya sea que haya un conflicto. 4. Se sugiere utilizar una frecuencia más baja bajo la premisa de cumplir con los requisitos de uso. Esto mejorará el trabajo. Estabilidad. 5. Cuando el PWM se ajusta al 100%, la salida no tiene forma de onda y siempre está en un estado de alto nivel. Por lo tanto, al configurar el ajuste del potenciómetro en PWM, no se exceda (no se exceda en el sentido de las agujas del reloj). Si se excede, no verá la salida de forma de onda. Si se descubre que no hay salida de forma de onda, el potenciómetro regulador PWM de múltiples vueltas se puede girar en sentido antihorario hasta que haya salida de forma de onda (cuando se gira el sentido contrario a las agujas del reloj hasta el final, también hay 5%-10%PWM con salida de forma de onda, y la relación mínima del ciclo de trabajo PWM será diferente con diferentes frecuencias). El potenciómetro de precisión de múltiples vueltas utilizado en este producto es de 24 vueltas. 6. Si se requiere una forma de onda cuadrada o rectangular con frecuencia y relación de trabajo muy precisas, tenga en cuenta que la configuración de PWM afectará el ligero cambio de frecuencia, y el PWM y la frecuencia se ajustarán hacia adelante y hacia atrás para lograr la precisión deseada. Además, si la modulación de amplitud de salida de PWM es demasiado baja, afectará la precisión de la medición del ciclo de trabajo y el grado de distorsión de la forma de onda de PWM. 7. Para formas de onda sinusoidales muy precisas, tenga en cuenta que al ajustar el pico y el valle de dos potenciómetros THD, interactuarán entre sí, pero solo ligeramente. Si los requisitos son muy altos, esto será de ida y vuelta para ajustar thd-l, H estos dos potenciómetros para cumplir con los requisitos. Además, para generar la onda sinusoidal, existe una premisa: el potenciómetro de amplitud PWM debe ajustarse a la salida máxima, determinada como 50% del ciclo de trabajo, y luego corregir los dos potenciómetros thd-l /H. para lograr una salida de onda sinusoidal de alta precisión.</li></ul>

Peso del Producto Ensamblado

Marca

Dimensiones del producto ensamblado

Módulo generador de señal, SG-8038 DDS Generador de señal Generador de ondas Placa de fuente de señal Los mejores materiales NikouMX herramienta

Devolución hasta 30 días después de recibido.

Descripción general: Los componentes principales del producto son el chip de generación de señal ICL8038, el amplificador de alto voltaje de ancho de banda excesivo, la fuente de alimentación del regulador de voltaje, el circuito de configuración de parámetros de señal, la interfaz de entrada y salida, etc. Puede generar onda sinusoidal, cuadrada. Señal de onda (onda rectangular PWM), onda triangular (onda triangular positiva, onda anti-diente de sierra, onda de diente de sierra positiva). Amplitud de la señal de salida VPP ajustable, distorsión THD ajustable, salida PWM ajustable, frecuencia FRQ ajustable. Fuerte capacidad de accionamiento de salida. Puede usarse para una variedad de ocasiones relacionadas como generador de señal. Características: Un generador de señal capaz de producir salidas de onda sinusoidal, triangular y cuadrada. La frecuencia de la señal de salida y la relación de trabajo permanecen sin cambios cuando la señal de la fuente de alimentación cambia agregando una fuente de alimentación estabilizada. La señal de salida es más estable. Agregue protección anti-conexión anti-reversa para la entrada de energía. Cambio de frecuencia configurando el pin de cambio en el rango 7. La regulación de frecuencia se divide en ajuste fino y ajuste fino 2 multi - potenciómetro de precisión de giro, control de frecuencia de alta precisión. Especificación: Condición: 100% nuevo Peso: 32 g/1,1 oz Modelo: SG-8038 A. Función y uso 2.11. Modo de enfriamiento: enfriamiento natural (la temperatura de funcionamiento normal no supera los 40 grados). 2.12. Uso: no se puede colocar en otros equipos de calefacción, para evitar polvo, neblina de aceite, gases corrosivos, humedad y lugares con fuertes vibraciones. Están prohibidos gases inflamables, polvos o líquidos conductores. 2.13. Temperatura de funcionamiento: -15~+45 c. 2.14. Humedad de trabajo: 40%~90%. 2.15. Vibración permitida: menos de 10-55 hz / 0,15 mm 2.16. Temperatura de almacenamiento: -20 a +65 ℃ 2.17. Ondas de interferencia espacial: sin requisitos B.Parámetros del índice de rendimiento: 1. Estructura mecánica y parámetros del circuito electrónico de la máquina principal. 3.1.1. Voltaje de entrada: DC-12-24v 3.1.2. Corriente de entrada y consumo de energía: Corriente mínima en espera: 35 mA/24 V Corriente de funcionamiento máxima permitida: 75 mA/24 V Corriente máxima de sobretensión de arranque permitida: 1 A 3.1.3 Ondulación de potencia de entrada permitida: 200 MV 3.1.4. Rango de ajuste de frecuencia: 1hz-350khz, ajuste de potenciómetro multigiro de precisión dual de 7 velocidades, alta precisión de control de frecuencia. 3.1.6.El ciclo de trabajo PWM es ajustable del 5% al 100% 3.1.7 onda cuadrada, salida del amplificador PWM, rango ajustable de amplitud VPP: 0 ~ VCC (voltaje de entrada de la fuente de alimentación -2 V). 3.1.8. Rango ajustable de amplitud VPP de salida del amplificador de onda sinusoidal triangular: 0~2/3VCC (aproximadamente el 70% del voltaje de entrada de la fuente de alimentación, la amplitud de salida se puede aumentar si el requisito de grado de distorsión no es alto). . 3.1.9. Capacidad de corriente de señal de salida del amplificador 20MA/circuito 3.1.10. Las señales de onda triangular y sinusoidal que salen directamente del chip tienen la distorsión más pequeña pero tienen una capacidad de conducción débil. Además, el extremo inferior del tipo de onda de esta señal no llega al suelo (es decir, suelo flotante, hay ruido de fondo, aumenta una cierta amplitud en el cable de tierra y luego forma de onda. Todos los chips ICL8038 son así. Si Si desea utilizar estas dos interfaces, debe prestar atención a si coinciden con el circuito externo del usuario. 3.1.11. Tiempo de inicio del módulo. El tiempo entre el encendido del módulo y la salida de señal normal. La salida El tiempo del amplificador es relativamente largo, oscilando entre 2 y 3 segundos. Durante este tiempo, la amplitud de la forma de onda aumenta desde el valor lento hasta el valor establecido. Este amplificador puede desempeñar el papel de amortiguación de potencia. Reduce el impacto del terminal. &lt; br&gt;Instrucciones de funcionamiento y otros: A. Depuración de onda sinusoidal: 1. Ajuste el PWM al 50 %. 2. El pasador de salto de frecuencia FRQ y el potenciómetro están configurados en OK. 3. THD Distorsión: el potenciómetro LH2 tiene una pequeña distorsión simétrica en el modo de onda. 4. Amplitud de salida del potenciómetro VPP hacia arriba y hacia abajo sin cortar la parte superior. B. Depuración de onda cuadrada y PWM: 1. La configuración de la frecuencia de la aguja del puente FRQ y del potenciómetro está bien. 2. Amplitud de salida del potenciómetro VPP borde superior e inferior, no hipotenusa. Intenta ser un ángulo recto. 3. Ciclo de trabajo requerido para configurar la onda cuadrada en el potenciómetro PWM. C. Depuración de ondas triangulares: 1. Ajuste PWM al 50% (onda triangular positiva) 2. Establezca PWM en &lt;50% (onda de diente de sierra positiva) 3. Establezca PWM en &gt;50% (onda antialiasing) 4. El pin de salto de frecuencia FRQ y el potenciómetro están configurados en OK. 5. El rango de salida del potenciómetro VPP no corta la parte superior D. Algunos conceptos básicos sobre las señales. Señal de CA: la energía de la onda de señal alterna entre el cable de tierra GND y el cable de tierra GND. Señal de CC: la energía de la onda de señal cambia alternativamente sobre el cable de tierra GND. FRQ: F = 1 / T PWM DUTY = HT / + LT (HT) * 100% Diferentes tipos de onda, la fórmula de cálculo de distintos valores es diferente. Consultar la tabla de cálculo, o con el instrumento de medición. Hay muchos tipos de valores V, comúnmente utilizados de la siguiente manera: Valor PICO, valor PICO VPP, valor promedio VAVG, valor efectivo verdadero T-VRMS, valor efectivo/RMS VRMS Lista de paquetes: 1 x módulo generador de señal Nota: 1. Asegúrese de que la fuente de alimentación esté entre 12 y 32 V. Si la batería está alimentada, el voltaje total y el bajo voltaje de la batería también deben cumplir este requisito. 2. Las señales de onda triangular recta y onda sinusoidal del chip tienen la distorsión más pequeña pero su capacidad de conducción es débil. Además, el extremo inferior del tipo de onda de esta señal no llega al suelo (es decir, suelo flotante, hay ruido de fondo, aumenta una cierta amplitud en el cable de tierra y luego forma de onda. Todos los chips ICL8038 son así. Si Si desea utilizar estas dos interfaces, debe prestar atención a si coinciden con el circuito externo del usuario. 3. Tiempo de inicio del módulo. El tiempo entre el encendido del módulo y la salida de señal normal. El tiempo de salida de El amplificador es relativamente largo, de 2 a 3 segundos. Durante este tiempo, la amplitud de la forma de onda aumenta desde el valor lento hasta el valor establecido. Este amplificador puede desempeñar el papel de amortiguación de potencia. Reduce el impacto del terminal. Debe evaluarse antes de su uso. Esta función de retardo de encendido y arranque lento puede satisfacer los requisitos del cliente, ya sea que haya un conflicto. 4. Se sugiere utilizar una frecuencia más baja bajo la premisa de cumplir con los requisitos de uso. Esto mejorará el trabajo. Estabilidad. 5. Cuando el PWM se ajusta al 100%, la salida no tiene forma de onda y siempre está en un estado de alto nivel. Por lo tanto, al configurar el ajuste del potenciómetro en PWM, no se exceda (no se exceda en el sentido de las agujas del reloj). Si se excede, no verá la salida de forma de onda. Si se descubre que no hay salida de forma de onda, el potenciómetro regulador PWM de múltiples vueltas se puede girar en sentido antihorario hasta que haya salida de forma de onda (cuando se gira el sentido contrario a las agujas del reloj hasta el final, también hay 5%-10%PWM con salida de forma de onda, y la relación mínima del ciclo de trabajo PWM será diferente con diferentes frecuencias). El potenciómetro de precisión de múltiples vueltas utilizado en este producto es de 24 vueltas. 6. Si se requiere una forma de onda cuadrada o rectangular con frecuencia y relación de trabajo muy precisas, tenga en cuenta que la configuración de PWM afectará el ligero cambio de frecuencia, y el PWM y la frecuencia se ajustarán hacia adelante y hacia atrás para lograr la precisión deseada. Además, si la modulación de amplitud de salida de PWM es demasiado baja, afectará la precisión de la medición del ciclo de trabajo y el grado de distorsión de la forma de onda de PWM. 7. Para formas de onda sinusoidales muy precisas, tenga en cuenta que al ajustar el pico y el valle de dos potenciómetros THD, interactuarán entre sí, pero solo ligeramente. Si los requisitos son muy altos, esto será de ida y vuelta para ajustar thd-l, H estos dos potenciómetros para cumplir con los requisitos. Además, para generar la onda sinusoidal, existe una premisa: el potenciómetro de amplitud PWM debe ajustarse a la salida máxima, determinada como 50% del ciclo de trabajo, y luego corregir los dos potenciómetros thd-l /H. para lograr una salida de onda sinusoidal de alta precisión.
