<div>Características 1 、 Adecuado para motores paso a paso y servomotores. 2 、 Integrado con aceleración tipo S con función de parada inmediata. 3 、 Protección de conexión inversa, protección contra sobretensión, protección contra sobrecorriente. 4 、 Regulación de velocidad a bordo y conmutación automática inteligente de regulación de velocidad externa. 5. Se puede emitir una frecuencia de pulso de hasta 20 KHz. 6、Ingrese todo el aislamiento del optoacoplador, la salida es un pulso negativo. La señal de entrada está activa en nivel bajo.</div>

<ul><li>Especificación Tipo de artículo: Controlador de velocidad del motor paso a paso Entrada de voltaje: DC5~32V Configuración del modo de operación: (Interruptor de dial: 1 encendido, 0 en la parte inferior) Modo de viaje de ida y vuelta automático Modo de disparo único Modo de viaje de ida y vuelta único Modo eléctrico S1 0 0 1 1 S2 0 1 0 1 1. La señal de control es de 0-24 V, la señal es válida para el flanco descendente y la señal de disparo debe mantenerse por encima de 2,5 US. 2. El potenciómetro integrado y el potenciómetro externo se conmutan automáticamente. La interfaz del potenciómetro externo está suspendida, que es el fraude de control de velocidad del potenciómetro integrado. Si el potenciómetro externo está conectado (menor o igual a 10K), el tablero de control cambiará automáticamente al potenciómetro externo. 3. Ejecute el interruptor de configuración, el potenciómetro de velocidad integrado, dentro del controlador, abra la carcasa para configurar. Descripción de la función: 1. Modo automático de ida y vuelta: después de que el controlador de modo activa el arranque (el extremo común y la entrada de habilitación se tocan), el motor se moverá automáticamente hacia adelante y hacia atrás entre el límite de avance y el límite de retroceso. Hasta que el gatillo detenga la entrada. 2. Modo táctil de un solo disparo: después de activar el modo, el motor girará. Cuando el motor alcance el límite de avance, se detendrá. Si el motor se activa nuevamente, retrocederá. Cuando se alcanza el límite inverso, el motor se detiene. Dispare el motor de arranque nuevamente y repita la rotación hacia adelante para este ciclo. 3. Modo de viaje de ida y vuelta único: después de activar el modo, el motor gira hacia adelante. Cuando alcanza el límite de avance, se detiene y luego comienza a retroceder. Cuando se alcanza el límite de marcha atrás, el motor se detiene. 4. Modo jog: el extremo inicial y el extremo común están conectados a la rotación hacia adelante y la liberación se detiene; la conexión entre el extremo del tope y el extremo común se invierte y el tope se libera. Cableado y otras instrucciones: 1. El controlador es un motor paso a paso de uso general y un controlador de servomotor. Los controladores de motor paso a paso generales y los controladores de servomotor se pueden combinar y utilizar independientemente del tamaño del motor. Las diferentes etiquetas del puerto del controlador de motor son diferentes, pero la interfaz funciona igual. EM=ENA=PREE enable PUL= PULS=CLK pulso DIR=CW=CCW dirección Este controlador utiliza el método de conexión de ánodo común: El controlador PUL+ y DIR+ están conectados al polo positivo de la fuente de alimentación +24V Controlador PUL- entrada de impulsos del controlador conectado (PUL-, PULS-, CLK-) Entrada de dirección de accionamiento conectada DIR (DIR-, CW-, CWW-) EN+, EN- Esto generalmente está vacío. 2 , interruptor de límite, interruptor de botón Los interruptores mecánicos, interruptores de botón, interruptores de límite, interruptores de pie, etc. se utilizan en el tipo normalmente abierto de dos cables. Una pata está conectada al extremo común y la otra pata está conectada al extremo de entrada correspondiente, como arranque, parada y límite de avance y retroceso. Los interruptores electrónicos como los interruptores fotoeléctricos, los interruptores de proximidad y los interruptores Hall requieren El tipo NPN normalmente abierto de tres cables DC24V. Las dos líneas son líneas eléctricas y están conectadas directamente a la fuente de alimentación</li></ul>

Marca

Número de Parte Del FabricanteNúmero de Parte del Fabricante

Peso del Producto Ensamblado

FabricanteNombre del Fabricante

Dimensiones del producto ensamblado

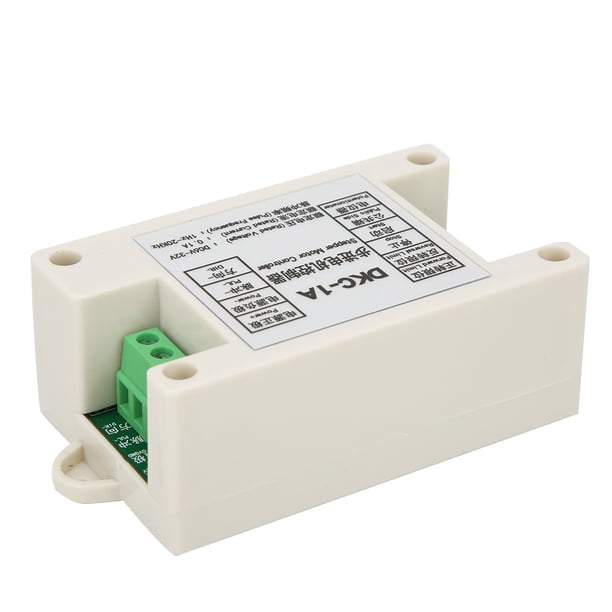

Controlador de motor paso a paso, controlador de velocidad del motor Controlador PLC Motor paso a paso Diseño exquisito

Especificación Tipo de artículo: Controlador de velocidad del motor paso a paso Entrada de voltaje: DC5~32V Configuración del modo de operación: (Interruptor de dial: 1 encendido, 0 en la parte inferior) Modo de viaje de ida y vuelta automático Modo de disparo único Modo de viaje de ida y vuelta único Modo eléctrico S1 0 0 1 1 S2 0 1 0 1 1. La señal de control es de 0-24 V, la señal es válida para el flanco descendente y la señal de disparo debe mantenerse por encima de 2,5 US. 2. El potenciómetro integrado y el potenciómetro externo se conmutan automáticamente. La interfaz del potenciómetro externo está suspendida, que es el fraude de control de velocidad del potenciómetro integrado. Si el potenciómetro externo está conectado (menor o igual a 10K), el tablero de control cambiará automáticamente al potenciómetro externo. 3. Ejecute el interruptor de configuración, el potenciómetro de velocidad integrado, dentro del controlador, abra la carcasa para configurar. Descripción de la función: 1. Modo automático de ida y vuelta: después de que el controlador de modo activa el arranque (el extremo común y la entrada de habilitación se tocan), el motor se moverá automáticamente hacia adelante y hacia atrás entre el límite de avance y el límite de retroceso. Hasta que el gatillo detenga la entrada. 2. Modo táctil de un solo disparo: después de activar el modo, el motor girará. Cuando el motor alcance el límite de avance, se detendrá. Si el motor se activa nuevamente, retrocederá. Cuando se alcanza el límite inverso, el motor se detiene. Dispare el motor de arranque nuevamente y repita la rotación hacia adelante para este ciclo. 3. Modo de viaje de ida y vuelta único: después de activar el modo, el motor gira hacia adelante. Cuando alcanza el límite de avance, se detiene y luego comienza a retroceder. Cuando se alcanza el límite de marcha atrás, el motor se detiene. 4. Modo jog: el extremo inicial y el extremo común están conectados a la rotación hacia adelante y la liberación se detiene; la conexión entre el extremo del tope y el extremo común se invierte y el tope se libera. Cableado y otras instrucciones: 1. El controlador es un motor paso a paso de uso general y un controlador de servomotor. Los controladores de motor paso a paso generales y los controladores de servomotor se pueden combinar y utilizar independientemente del tamaño del motor. Las diferentes etiquetas del puerto del controlador de motor son diferentes, pero la interfaz funciona igual. EM=ENA=PREE enable PUL= PULS=CLK pulso DIR=CW=CCW dirección Este controlador utiliza el método de conexión de ánodo común: El controlador PUL+ y DIR+ están conectados al polo positivo de la fuente de alimentación +24V Controlador PUL- entrada de impulsos del controlador conectado (PUL-, PULS-, CLK-) Entrada de dirección de accionamiento conectada DIR (DIR-, CW-, CWW-) EN+, EN- Esto generalmente está vacío. 2 , interruptor de límite, interruptor de botón Los interruptores mecánicos, interruptores de botón, interruptores de límite, interruptores de pie, etc. se utilizan en el tipo normalmente abierto de dos cables. Una pata está conectada al extremo común y la otra pata está conectada al extremo de entrada correspondiente, como arranque, parada y límite de avance y retroceso. Los interruptores electrónicos como los interruptores fotoeléctricos, los interruptores de proximidad y los interruptores Hall requieren El tipo NPN normalmente abierto de tres cables DC24V. Las dos líneas son líneas eléctricas y están conectadas directamente a la fuente de alimentación
